Лабораторная работа 8

Настройка параметров OSPF. 18 варинат

Условие

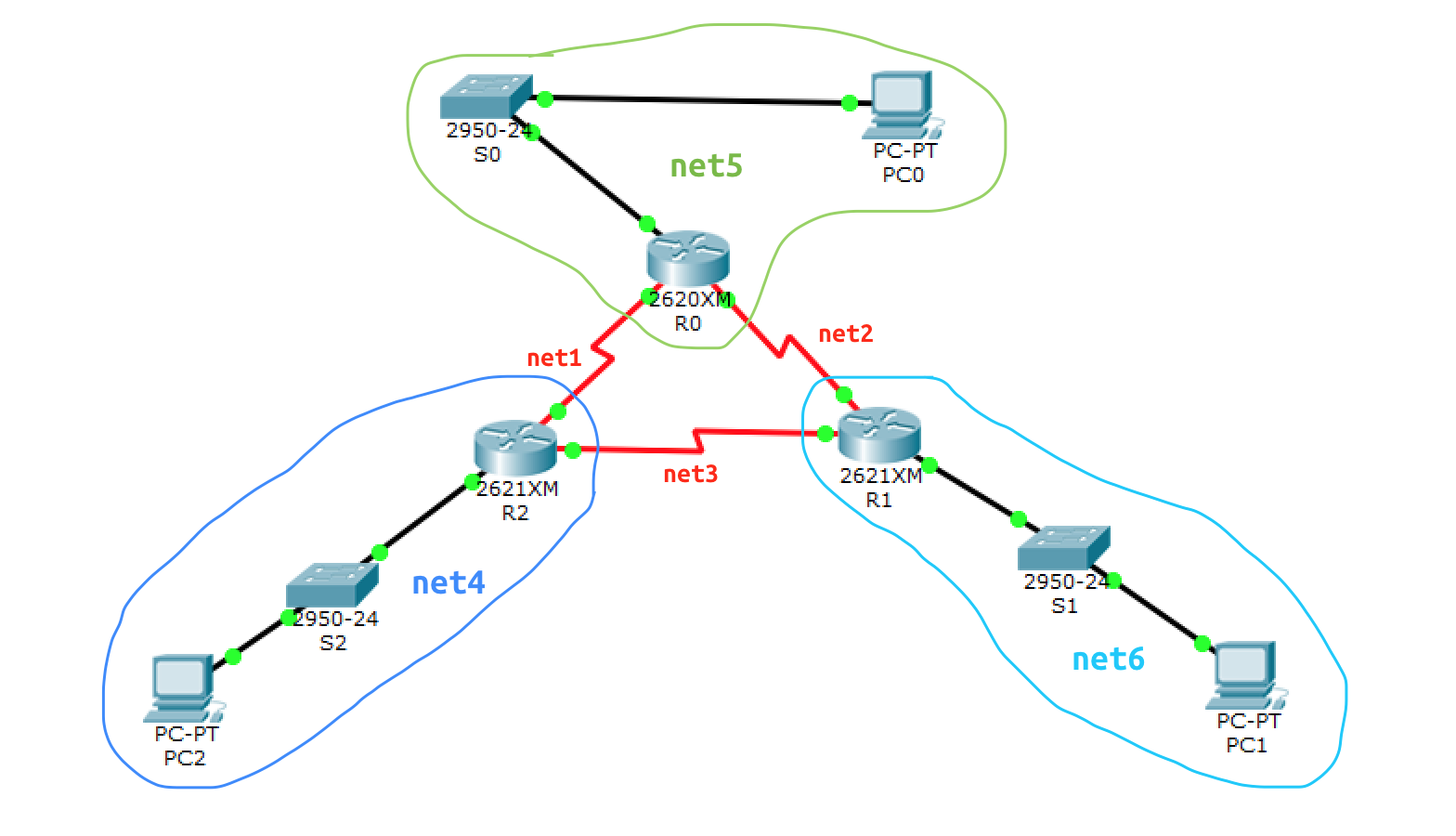

  1. Реализуйте схему, аналогичной той, которая изображена на рисунке.
  2. Прежде, чем настраивать протокол OSPF, настройте интерфейсы маршрутизаторов и узлов.
  3. Настройте маршрутизацию OSPF на всех маршрутизаторах. Задайте process-id и area-id – ваш номер варианта.
  4. Используйте команду show ip route на всех маршрутизаторах для проверки маршрутизации.
  5. Определить ID всех маршрутизаторов в задании.
    • Использовать команду show ip protocols.
    • Также можно использовать команды show ip ospf или show ip ospf interface.
    • Обычно в качестве ID выбирается максимальный активный IP-адрес из всех его интерфейсов (убедиться в этом).
  6. Используйте команду show ip ospf neighbor для проверки отношений соседства.
  7. Используйте команду ip ospf cost для определения стоимости на последовательном интерфейсе.
  8. Используйте команду show ip ospf interface для определения текущей стоимости обоих последовательных интерфейсов маршрутизатора R1.
  9. Используя команды ping, traceroute проверить взаимодостижимость всех узлов пользователей.
  10. Отключить порт s0/0/1 у маршрутизатора R3. Проанализировать новые таблицы маршрутизации и проверить взаимодостижимость всех узлов пользователей.

Выполнение
