Лабораторная работа 11

Настройка и проверка NAPT

Цели

• Настроить преобразование адресов портов (NAPT или PAT) для преобразования внутренних IP-адресов, как правило, частных, во внешние публичные адреса.
• Проверить соединение.
• Проверить статистику NAPT.

Последовательность выполнения работы

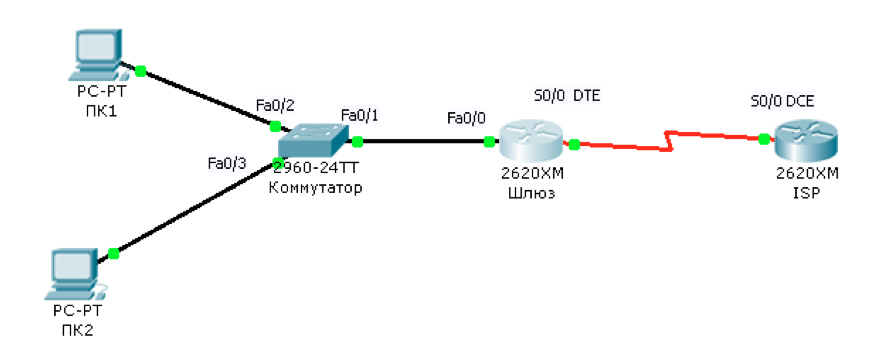

1. Реализовать схему сети аналогичную приведенной на рисунке.
2. Присвоить имена маршрутизаторам и хостам.
3. Подсоединение устройств.
4. Настройка основной конфигурации маршрутизатора 2.
5. Настройка маршрутизатора, используемого в качестве шлюза.
6. Настройка правильного IP-адреса, маски подсети и шлюза по умолчанию для узлов.
7. Проверка работоспособности сети.
8. Создание маршрута по умолчанию.
9. Создание статического маршрута.
10. Определение пула используемых публичных IP-адресов.
11. Определение списка доступа, соответствующего внутренним частным IP-адресам.
12. Определение NAT из списка внутренних адресов в пул внешних адресов.
13. Назначение интерфейсов.
14. Генерация трафика с маршрутизатора Gateway к маршрутизатору ISP.
15. Проверьте работоспособность NAPT.

Вариант

• net ~ 10.162.140.0/24
• Gateway ~ 176.141.0.1/30
• ISP ~ 176.141.0.2/30
• loopback ~ 172.16.1.18/32

Выполнение

• report.md - отчёт
• src/ - .pkt сценарии для Packet Tracer’a
